Schakt och grävning för ny VA-anslutning i Järna, Södertälje

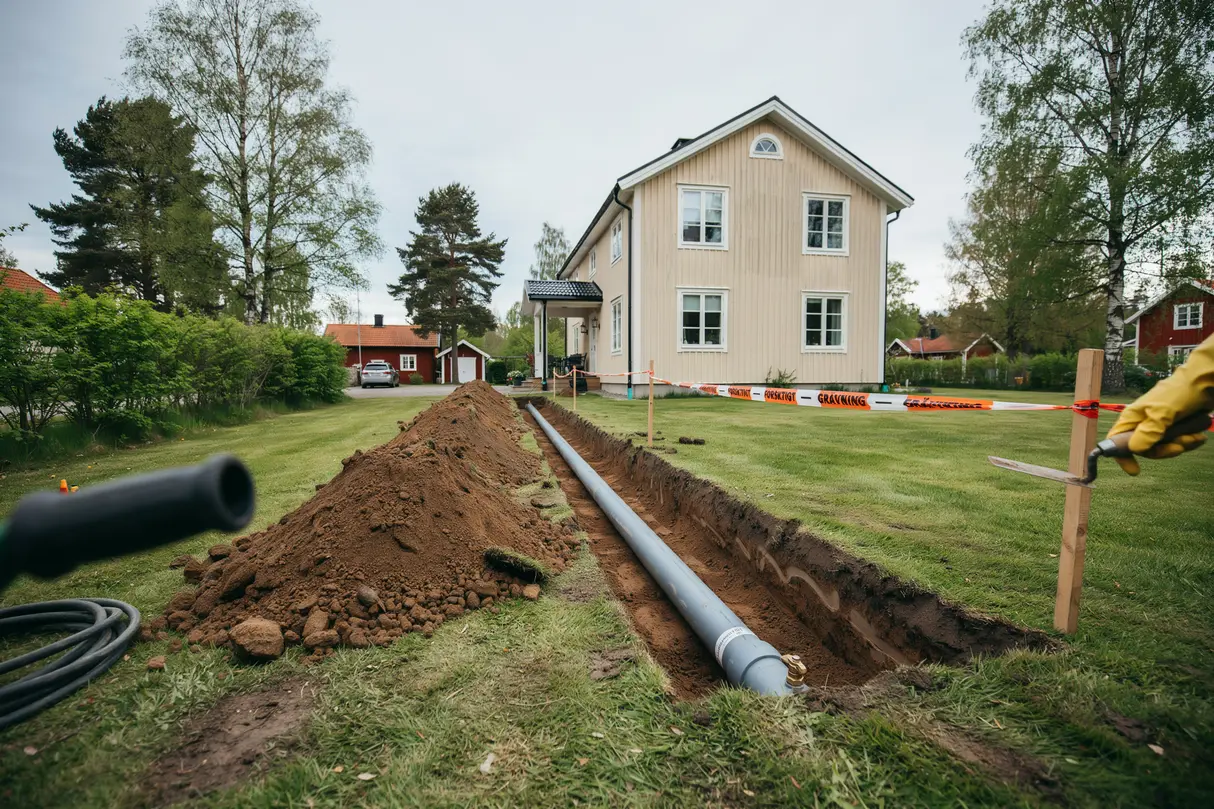

Schakt och grävning för ny VA-anslutning i Järna, Södertälje genomfördes vid en friliggande villa där den gamla lösningen skulle ersättas med anslutning till kommunalt vatten och avlopp. Arbetet omfattade schakt från husgrund till förbindelsepunkt, läggning av nya ledningar samt återställning av markytor. Särskild hänsyn togs till nivåskillnader på tomten, befintliga gångytor och ledningsdragning nära husliv.

Så genomfördes schakten för VA-anslutningen i Järna, Södertälje

Arbetet inleddes med utsättning av befintliga ledningar och inmätning av den planerade sträckan mellan huset och anslutningspunkten. Schaktlinjen markerades med hänsyn till grundmur, entrégång och planteringsyta för att undvika onödigt stora ingrepp. Därefter avlägsnades ytskikt i form av grus, jord och kantsten där schakten skulle gå fram. En smalare maskin användes på de partier där utrymmet var begränsat, medan den djupare delen togs upp i etapper för att hålla schaktväggarna stabila.

Djup, lutning och uppbyggnad i schaktbotten

Schakten togs upp till ett djup mellan cirka 1,2 och 1,8 meter beroende på marknivå och höjd vid förbindelsepunkten. I botten lades ett lager av 8/16 dränerande material som bädd för ledningarna, och nivåerna justerades löpande för att ge rätt fall på spillvattenledningen. Spillvattenröret lades med jämn lutning genom hela sträckan, medan vattenledningen placerades frostskyddat och separerad från avloppsledningen enligt gängse avståndskrav. Där marken visade sig vara mer lerhaltig än väntat förstärktes bädden på en kortare del med extra bärlager för att minska risken för framtida sättningar.

Ledningar, rördelar och anslutningspunkter

Den nya servisledningen för vatten drogs med PEM-rör i skyddad sträckning fram till huset, medan avloppet byggdes upp med markavloppsrör i dimension 110 mm. Rörskarvar, böjar och övergångar anpassades efter den befintliga utgående ledningen från byggnaden, där en äldre genomföring i grundmuren krävde försiktig friläggning. Genomföringen rensades och tätades om efter anslutning. Innan återfyllning utfördes kontroll av nivåer, skarvar och ledningslägen så att sträckan höll rätt riktning hela vägen fram.

Återfyllning och återställning av tomtytor

När ledningarna låg på plats kringfylldes de först med stenfritt material runt rören för att skydda mot punktbelastning. Därefter återfylldes schakten stegvis och packades i lager för att begränsa framtida sättningar, särskilt intill gångytan där underlaget tidigare var hårt belastat. Borttagen kantsten lades tillbaka, grusytor justerades och matjord återfördes på den del av tomten där schakten hade passerat genom gräsyta. Resultatet blev en tydligt avgränsad VA-sträckning med återställda marknivåer och en lösning som fungerade tillsammans med den befintliga tomtplaneringen.

Kontroller och krav för den här typen av markarbete

Vid arbeten med VA-anslutning behöver schakt, ledningsbädd och återfyllning anpassas efter både markförhållanden och anslutningshöjder. I det här projektet följdes kommunens anvisningar för förbindelsepunkt och ledningsdragning fram till byggnaden, och utförandet anpassades till Boverkets byggregler, BBR, där funktion och skydd mot fukt var viktiga delar. Schaktens säkerhet under arbetet krävde också hänsyn till Arbetsmiljöverket, särskilt i de djupare partierna nära huset där utrymmet var begränsat.
