Samordna schakt för el, fiber, vatten och avlopp – spara tid, pengar och grävyta på tomten

Att samordna schakt för el, fiber, vatten och avlopp på tomten minskar antalet grävningar, kortar byggtiden och bevarar mer av gräsmatta och trädgård. Med rätt planering och tydliga krav kan flera ledningar förläggas i samma korridor utan att tumma på säkerhet eller kvalitet. Här får du praktisk vägledning från första skiss till färdig återfyllning och drift.

Varför samordna schakt på tomten

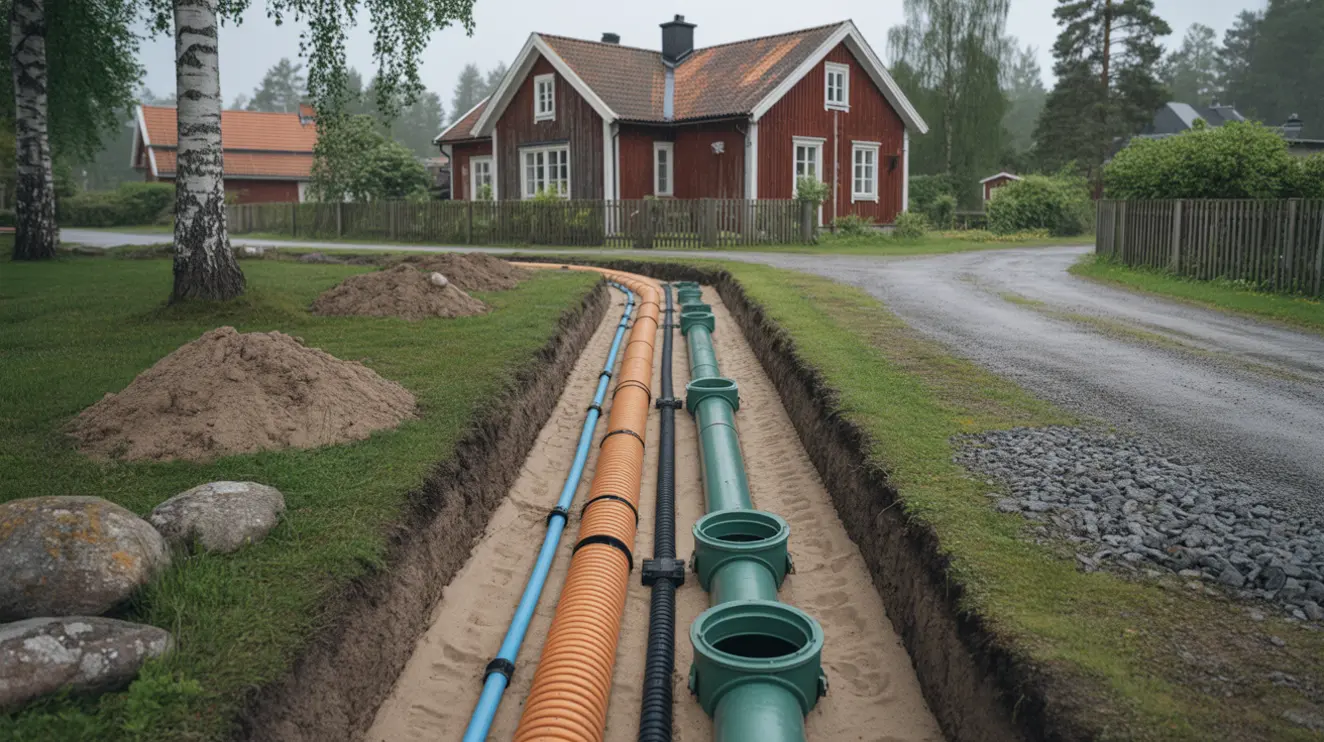

Samförläggning innebär att el, fiber, vatten och avlopp planeras och grävs samtidigt i en koordinerad ledningskorridor. Fördelen är tydlig: färre maskinpass, mindre masshantering och ett sammanhållet arbetsflöde. Resultatet blir en lugnare byggprocess och en tomt som återställs snabbare med lägre risk för framtida sättningar. Det minskar även störningar för grannar och ger bättre kontroll på var alla ledningar ligger, något som förenklar framtida service och utbyggnader. Genom att samla allt i samma planerade stråk undviker du korsande ledningar och otydliga avstånd. Det blir enklare att lägga till extra tomrör för framtida behov till exempel till garage, växthus eller en laddpunkt. Tidig samordning med elnätsbolag, fiberleverantör och kommunens VA-organisation gör att anslutningar, serviser och materialkrav blir klara innan grävstart. När aktörerna kommer in i rätt ordning undviker du stillestånd och missförstånd. Du skyddar dessutom befintliga kvaliteter på tomten, som träd och planteringar, genom att tidigt rita in maskinvägar och upplag. Ett välplanerat schakt minimerar spill och underlättar återfyllning med rätt fraktioner på rätt plats. Slutligen ger samordningen en bättre dokumentation: du får in samma inmätning och samma relationsritning som underlag för drift och framtida förändringar.

Tekniska krav och smarta avstånd i samma schakt

En samordnad ledningskorridor bygger på rätt djup, separationsavstånd och material. Vattenledning förläggs frostfritt enligt kommunens anvisningar, alternativt med godkänd isolering där djupet är begränsat. Spillvatten läggs med jämn lutning mot förbindelsepunkten, ofta mellan 1:100 och 1:50 beroende på dimension och lokala krav. Använd raka sträckor, minimera höjdskillnader och planera för inspektionsmöjlighet i form av anslutnings- eller tillsynsbrunn där det behövs. El- och fiberkablar placeras vanligtvis i separata skyddsrör. Håll horisontellt avstånd till VA-ledningar för enklare service och minskad störningsrisk, och separera vertikalt vid korsningar. Stäm av exakta avstånd med respektive nätägare, eftersom krav kan skilja sig mellan kommuner och leverantörer. Skapa en väl sorterad kabelgrav med sand- eller stenmjölsbädd under och över rören, följt av markeringsnät eller markeringsband för varje system. Undvik skarpa böjar och snäva radier, särskilt för fiber, och placera dragbrunnar där det finns längre sträckor eller flera vinklar. Vid utsatta passager kan mekaniskt skydd i form av stabila skyddsrör eller plåtar vara aktuellt. Ta hänsyn till jordart och dränering. I finkorniga jordar som lätt binder vatten behövs god dränerande återfyllnad kring rören, medan stenig morän kräver noggrann stensortering för att skydda kablar och rör mot punktlaster. Packa återfyllnad i tunna lager för att minimera sättningar, men överkomprimera inte kring ledningarna. Säkerställ att elinstallationer utförs av behörig elinstallatör och att fiber blåses och svetsas enligt leverantörens instruktioner. Tryckprovning av vatten och täthetskontroll av spillvatten bör ingå i egenkontrollen innan slutlig återfyllning.

Processen steg för steg och vem som gör vad

Börja med en behovsanalys. Lista alla anslutningar som ska in på tomten och markera önskade placeringar i huset. Upprätta en enkel situationsplan med ledningskorridor och eventuella brunnar. Kontakta kommunen för servisansökan för VA, gör beställning för elanslutning hos elnätsbolaget och initiera fiberanslutning hos vald operatör. Be om tekniska anvisningar i god tid. Gör ledningsutsättning via Ledningskollen och dokumentera med foton och mått på plats. Engagera en markentreprenör med erfarenhet av samförläggning. Gå igenom jordart, schaktmetod och logistik för massor. Planera tillfälliga maskinvägar och skydd av rotzoner vid träd. Identifiera riskpunkter som passager under uppfarter eller nära murar där särskilt skydd kan krävas. Säkerställ arbetsmiljö och avspärrning om arbete sker nära gata eller gångbana enligt gällande lokala regler. Genomför grävning och läggning i en kontrollerad sekvens. Förbered underlag med korrekt bäddmaterial, lägg rör och skyddsrör, kontrollera höjder och lutningar, och dokumentera före täckning. Montera markeringsband, fyll igen i steg med rätt komprimering och avsluta med återställning av ytskikt. Beställ tryckprovning, täthetskontroll och elkontroller där så krävs. Efter avslutat arbete ska inmätning och relationsritningar levereras. Spara också foton på övergångar, korsningar och brunnar. När all dokumentation är på plats blir framtida service enklare och risken för oavsiktlig skada vid kommande grävningar minskar betydligt.

Frågor att ställa till entreprenörer och nätägare

Be entreprenören beskriva hur skyddsavstånd, markeringsband och korsningar säkerställs. Fråga vilket bäddmaterial som planeras och hur återfyllningen packas för att undvika sättningar. Be om förslag på placering av servis, markskåp, brunnar och dragbrunnar samt hur framtida behov kan förberedas med tomrör. Fråga hur egenkontroller, provningar och dokumentation hanteras. Säkerställ att nätägarnas tekniska anvisningar följs och att någon är utsedd som samordningsansvarig på plats. Be också om tidsplan för leveranser och kritiska moment som fiberblåsning och elinkoppling för att undvika väntetider.
